JET GROUTING

Rodio Gmbh Spezialtiefbau

JET GROUTING

RODIO

Le jet grouting est un procédé qui permet le découpage et le mélange du sol sur le site, au moyen d'un jet sous haute pression de coulis de ciment et / ou d'eau, avec l''addition éventuelle d'une couronne d'air comprimé, ce qui en augmente la pénétrabilité.

La méthode RODINJET®, breveté par RODIO, permet de créer des colonnes ou des panneaux de sol cimenté, obtenant ainsi une série de structures utilisées pour soutenir les fouilles, le pré-support des galeries, des parois structurelles et/ou imperméables, des dalles horizontales. Il ya trois combinaisons principales du Jet grouting, qui peut être utilisés dans différentes conditions de sol sont:

• RODINJET Système 1: jet de coulis de ciment à très haute pression

• Système RODINJET 2: jet de coulis de ciment, entouré par une couronne de l'air comprimé

• Système RODINJET 3: jet d'eau à haute pression, entouré par une couronne d'air comprimé, le coulis de ciment est injecté à basse pression à travers une buse séparée.

Dans le domaine du pré-soutènement des galeries on peut citer les traitements coniques à l'avance par rapport à la face de l'excavation, parmi des voûtes de colonnes subhorizontales en jet grouting.

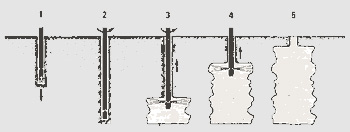

Ablauf des vertikalen Jettingverfahrens:

1. Beginn des Bohrens;
2. Ende des Bohrens;
3. Beginn des Jettings;
4. Rotation und Rückzug des Gestänges;
5. Fertigstellung der Jettingsäule.

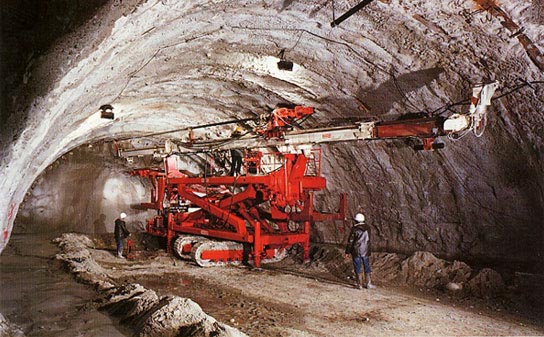

Horizontales Jettingverfahren als Tunnelvortriebssicherung:

Ist die Standfestigkeit eines Gebirges ungenügend werden subhorizontale Rodinjetsäulen als Vortriebssicherung eingebracht um so den Ausbruch des Querschnitts zu ermöglichen.

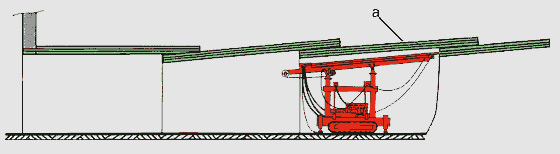

(a) Überschnittene Rodinjetsäulen (im Längs- und Querschnitt) bilden den Jettingschirm als Tunnelvortriebssicherung
(b) Rodinjetsäulen als Auflager des Jettinggewölbes
